产品介绍

20年专注于为用户提供完整的流体控制解决方案！

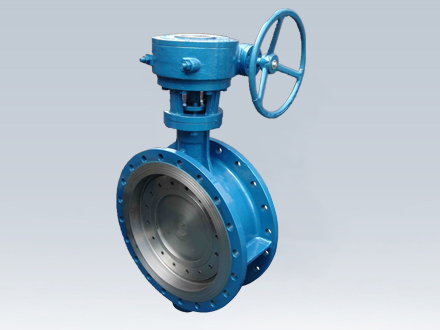

我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为: 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、可以任何位置安装，维修方便。 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。 5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。四、软密封对夹蝶阀主要技术参数

DN（mm）

公称压力

0.6

1.6

强度试验

1.5

密封试验

1.1

气密封试验

0.6

适用介质

驱动形式

五、软密封对夹蝶阀阀体及密封材料

材料

球墨铸铁、铸钢、合金钢、不锈钢

铸钢、不锈钢及特殊材料

各种橡胶、聚四氟

2Cr13、不锈钢

O型圈、柔性石墨O

材料品种

丁晴橡胶	聚四氟乙烯	氟橡胶	尼龙
CR	EPDM	SI	NR	型号代号	XA或JA	F或XC、JC	XE或JE	N
82℃	150℃	250℃	85℃	耐*低温度	-40℃	-268℃	-23℃	-73℃
0~+80℃	-40~+125℃	-70~+150℃	-20~+85℃	七、D71X软密封对夹蝶阀系列外形尺寸

结构长度(标准值)		连接尺寸(标准值)
结构长度(标准值)		连接尺寸(标准值)				1.0MPa		毫米		L	H0	B	n-d	n-d	n-d
2	63	270	110	125	125	65	46	250	65	4-14	4-18	4-18
3	83	270	150	160	160	100	52	316	65	4-18	8-18	8-18
5	115	310	200	210	210	150	56	376	65	8-18	8-22	8-22

公称通径

(标准值)	(参考值)				参考 0.6MPa						1.6MPa
(标准值)	(参考值)				英寸	H	A	D0	D0	D0	KG
2	63	180	110	125	125	7
21/2	70	180	130	145	145	8
3	83	180	150	160	160	8.5
4	105	180	170	180	180	10
5	115	180	200	210	210	11.4
6	137	270	225	240	240	14
8	164	270	280	295	295	30
10	206	270	335	350	355	38
12	230	380	395	400	410	49
14	248	380	445	460	470	82
16	289	450	495	515	525	107
18	320	480	550	565	585	120
20	343	480	600	620	650	158
24	413	480	705	725	770	308
28	478	640	810	840	840	410
32	525	640	920	950	950	500
36	585	750	1020	1050	1050	595
40	640	850	1120	1160	1170	680
48	755	850	1340	1380	1390	733
56	910	1000	1560	1590	1590	970
64	1030	1000	1760	1820	1820	1130
72	1140	1100	1970	2020	2020
80	1250	1100	2180	2230	2230	48-62
